Tutorial: Instalando e configurando ambiente Web Dynpro ABAP

Olá pessoal! Como estão?

Fiquei impressionado e muito contente com o retorno que tive com os primeiros posts sobre WebDynpro aqui no Blogger. Depois de muito tempo e de muito trabalho, volto para dar mais uma contribuição. Vamos lá.

Hoje vou demonstrar como poderemos instalar e configurar um ambiente de desenvolvimento para WebDynpro ABAP, versão 7.01.

Com este ambiente poderemos criar e testar os vários recursos desta tecnologia SAP, bem como o uso da linguagem ABAP de forma "irrestrita". Eu coloco aspas nesta palavra, pois assim como acontecia nas versões do antigo MiniSAP, esta versão para desenvolvedores não tem qualquer transação dos módulos funcionais do ECC. Ela é uma instalação baseada no SAP Netweaver Web Application Sever ABAP 7.01, e acompanha várias ferramentas de performance e ajuste fino de programas e classes ABAP (performance tunning), como irei mostrar em posts mais específicos. Eis o que iremos precisar:

1. Mídias de instalação do Netweaver ABAP 7.01 SP3 Developer edition (link)
2. Computador com sistema operacional Windows XP SP2 ou superior (Vista, 2003/2008 Server, Vista ou Seven)
3.  Java Runtime Environment 1.4.2 instalado no sistema de destino (para instalação) (link)

4. Descompactador de arquivos RAR, como WinRAR.

Se você tem um computador com mais de 3Gb de memória e um bom processador (qualquer dual core ou superior), eu recomendo fortemente utilizar uma máquina virtual para instalação do ambiente. Você poderá usar a Oracle Virtual Box ou o MS Virtual PC. Se estiver usando um host Linux, como eu, uma boa opção é o VMWare Player, é leve, funciona muito bem e é muito flexível.

O download das mídias para instalação é dividido em dois arquivos, no formato RAR, de: 1,9Gb e 1,2Gb.

Após os arquivos estarem devidamente descompactados no sistema de arquivos da máquina destino (deve estar formatado com NTFS), podemos iniciar o processo de configuração antes da instalação. Abra no seu navegador favorito o arquivo start.htm:

Vamos até a sessão System Requirements:

Vamos revisar esses pontos antes de começar a instalação.

• Seu sistema operacional deve ser Windows XP SP2 ou superior, eu estou usando uma VM com o Windows 7 Ultimate 32bit;
• O nome do seu computador (Computador > Propriedades > Nome do Computador) não deve exceder 13 caracteres;
• O sistema de arquivos com o qual você formatou o disco para instalação do Windows deve ser o NTFS (padrão);
• Deverá ter um navegador IE5.5 ou Firefox (qualquer versão acima do 1.0). Eu particularmente uso o Google Chrome;
• Pelo menos 1 Gb de memória RAM. 2 Gb é bastante razoável para esta instalação, mas se você não dispor de 2Gb, 1Gb é suficiente, sem muita espera;
• Pagefile: é o tamanho da memória Virtual do seu sistema. Eu recomendo utilizar, para uma instalação em sistema com 1Gb de memória, usar 6Gb (6144Mb) de memória Virtual. Isso ajuda bastante o App Server. Para 2Gb de memória RAM, você pode tranquilamente usar 4Gb de memória virtual (4096 Mb). Essa configuração é feita em Computador > Propriedades > Aba Avançado > Na área Desempenho, clicar em Configurações > Aba Avançado > Na área Memória virtual, clique em Alterar. Siga as instruções na tela para alterar o tamanho da Memória.
• Processador Pentium 3 (1.1 Ghz) ou superior. Isso é fácil hoje em dia!
• 30 Gb de HD livre durante a instalação, e 22Gb permanentes. Minha Máquina virtual tem um espaço de 60 Gb, pois só vou instalar esse ambiente, mais nada, nela. Na maioria dos casos, isso é suficiente, pois o banco de dados não crescerá tanto assim;
• Monitor com resolução de no mínimo 1024x768 e 256 Cores;
• Nenhuma outra instância de produto SAP instalada previamente nesta máquina. Ou seja, tire aquele BW que está rodando aí!!!
• Várias portas usadas pelo App Server ABAP têm que estar disponíveis neste sistema. Mais uma vantagem de se usar uma máquina virtual: a instalação está limpa!
• Se você não estiver conectado a uma rede, por algum motivo (?), você pode simular uma interface de rede com o driver MS Loopback Adapter. Clique no link para mais informações. Eu duvido que você vai precisar...

Tudo certo? Então podemos começar a instalação, que é bem simples. O arquivo do instalador está na pasta SAPNWABAP701SR1_TRIAL\SAP_NetWeaver701SR1_2008_Installation_Master\IM_WINDOWS_I386\, partindo da raiz do download que fizemos nos passos anteriores. O arquivo é o sapinst.exe:

Após alguns avisos sobre exceções no Firewall do Windows, que você deve permitir, abrirá a ferramenta de instalação SAP:

Selecione as opções como na imagem a seguir:

Clique em Next...

Após recolher algumas informações sobre seu sistema, o instalador exige que seja feito um Log-Off no Windows, afim de garantir que você possua mesmo credenciais de administrador no sistema, o que é essencial para essa instalação, diga-se de passagem:

Prossiga com o Log-Off. O sistema irá restaurar o estado do instalador automaticamente após o reinício da sessão.

Leia e Aceite o contrato de utilização de usuário final:

Clique em Next...

Como eu disse, você deve aceitar o contrato..

Clique em Next...

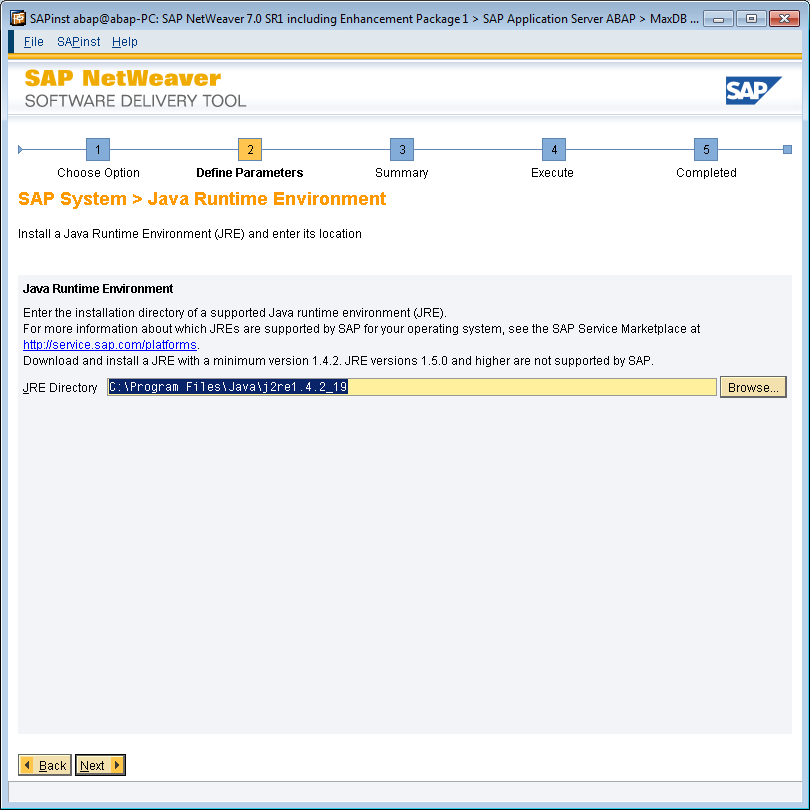

Indique onde está sua instalação do JRE 1.4.2, atenção para a versão, que deve ser a indicada.

Clique em Next...

Neste ponto o instalador lhe pergunta se deseja habilitar o FQDN no sistema. FQDN significa Full Qualified Domain Name, o que por sua vez podemos traduzir em Nome de Domínio Totalmente Qualificado, ou seja, o seu sistema está em um domínio e a configuração correspondente no seu sistema ABAP já será providenciada. Não faremos essa configuração agora, porém usaremos o FQDN mais tarde, tanto no processamento de WebyDynpros quanto de BSPs. Explicarei tudo oportunamente.

Clique em Next...

A próxima tela lhe pergunta pela Master Password, que é a senha mestra para todos os sistemas a serem instalados em sua máquina. Guarde essa senha com cuidado e não use caracteres especiais, como @, pois há um bug conhecido no MaxDB quando se usa caracteres especiais no usuário Control deste sistema. Essa senha deve ser composta por letras e números, com tamanho entre 8 e 9 caracteres.

Clique em Next...

Neste momento, o instalador verifica os pré requisitos para instalação e certamente vai reclaramar se sua versão do Windows não é XP, Vista ou 2003 Server. Se você está usando um sistema em PT-BR, ele também diz que só suporta sistemas em Inglês internacional. Por enquanto, apenas ignore esses avisos e clique em Cancel no Popup apresentado.

Para esta instalação de desenvolvimento não utilizaremos SSL, para fins de simplicidade. Na próxima tela, desmarque a opção de instalar a SAP Cryptographic Library.

Clique em Next...

Neste momento o instalador te apresenta um resumo dos parâmetros de instalação, e lhe permite revisá-lo e corrigí-los, quando necessário.

Quanto estiver pronto, clique em Next...

A parte mais demorada da instalação é a etapa Import ABAP, onde os programas que compõem o App Server e todas as ferramentas e transações existentes nesta versão são carregados, como o Dicionário de Dados ABAP, o ABAP Workbench, as ferramentas de performance e monitoramento ST05, SM50, SE30 e etc. Essa importação é feita em 28 Jobs separados, rodando de três em três simultaneamente:

Após 6 horas de processamento, em minha máquina virtual com 2Gb de memória e 1 processador apenas, o resultado é o seguinte:

Após mais meia hora de espera, a instalação é concluída. Se a sua instalação demorar mais que isso, não se preocupe. Na verdade é normal. Instalações do ECC completa chegam a durar alguns dias, dependendo da máquina/cluster a ser instalada e configurada.

Depois disso, você pode notar que aparece um ícone em sua área de trabalho:

Este console é usado como ponto de partida para iniciar, parar e monitorar a sua instância SAP local.

O Netweaver Application Server ABAP  é composto por 2 processo de sistema operacional básicos: o Message Server e o Dispatcher. Sempre que iniciar sua instância, e você precisa fazer isso sempre que quiser usá-la, você deve ter certeza que estes dois processos estão executando normalmente. Antes de desligar sua máquina, sempre pare completamente a instância SAP, para evitar a corrupção dos dados no banco MaxDB.

Ps.: Você sabia que o MaxDB é um sistema de banco de dados livre fornecido pela SAP e que ele é baseado no MySQL?

Bom, agora que tudo está instalado e rodando, vamos criar a entrada no SAP Logon para sua instância SAP local:

Crie uma nova entrada em seu SAP GUI com a seguintes configurações:

Vai ficar assim:

Inicie o logon nesta ligação, o que você deve ver é o seguinte:

Vamos usar agora o usuário BCUSER para logar no mandante 001, de desenvolvimento. A senha é "minisap".

Você provavelmente receberá algumas mensagens de erro desse tipo:

Além de muito tempo de compilação. Não se preocupe, isso não deve nos atrapalhar, logo que o tempo de uso da instância tiver sido maior, a maioria dos programas já terão sido compilados e o cache estará atualizado. Isso é comum em instalações novas. Existe até uma transação, a SGEN, que é usada para gerar/compilar grandes porções de programas em background, para manter o cache atualizado. Como essa instância será usada por apenas poucos, ou apenas um, usuários, apenas o uso constante já deve resolver esse problema.

Após a compilação correta, você deve começar a ver a tela do menu SAP incial assim:

Vamos começar iniciando o Object Navigator, transação SE80. Essa transação será utilizada como ponto de partida para desenvolvimento Web Dynpro ABAP e BSP na maior parte do tempo:

Tudo pronto. Agora é mãos à obra!!!

Pra não ficar só na conversa, vamos criar um Componente Web Dynpro rápido, um Hello World, a fim de testar nossa instalação.

1 - Criando o componente:

Na transação SE80, selecione o tipo de objeto Web Dynpro Componente / Interface:

Dê um nome ao componente: ZWDC_HELLO_WORLD.

Tecle Enter.

Ao ser perguntado se deseja criar um novo componente, responda que sim, obviamente.

Após isso, dê um texto descritivo ao seu componente Web Dynpro e confira o nome da nova View e da nova Window  que serão automaticamente adicionados ao seu componente:

 Confirme...

Como não vamos transportar nenhum objeto, não há a necessidade de se indicar um pacote, apesar de você poder criar um pela SE80 e indicar aqui. Para o nosso caso, apenas clique no botão Local Object...

Após a criação, navegue até Views > MAIN e dê um duplo clique:

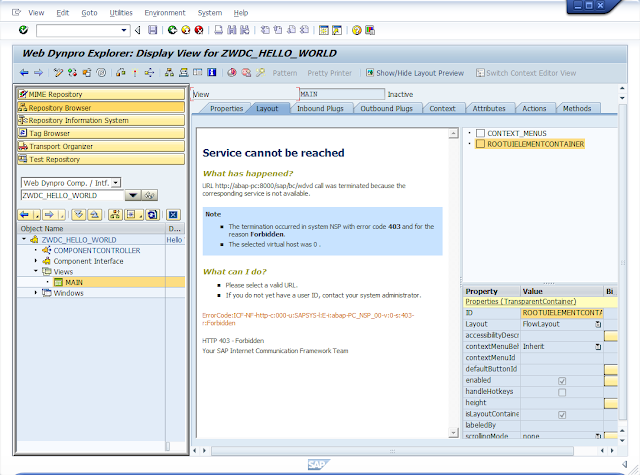

Clique no botão "Show/Hide Layout Preview" na barra de ferramentas na parte de cima da janela. Você verá que existe algum problema com o preview do Web Dynpro ABAP:

Felizmente, para resolver é simples. Vá até a transação SICF para configurarmos alguns serviços Web necessários ao nosso ambiente de desenvolvimento:

Execute o programa e navegue até o caminho abaixo. Ative todos os serviços abaixo deste caminho.

Ao ser perguntado, clique no botão ativar todos, que é o segundo na imagem abaixo.

Importante: Ative também todos os serviços do nó "/default_host/sap/bc/".
Os serviços mais importantes para o designer Web Dynpro (SE80) são os do nó "/default_host/sap/bc/wdvd/", portanto não esqueça de ativá-los.

Aproveite para ativar o serviço no nó "/default_host/sap/public/myssocntl", ele será útil mais tarde.

Após isso, reinicie a transação SE80 (você pode usar o comando /nSE80),  e vá até seu componente WebDynpro. Clique novamente na View MAIN:

Nesse momento você deve fornecer as credenciais do usuário SAP:

Pronto, agora o View Designer já está funcionando!

Alterne para o modo de Edição, clicando no Lápis na barra de ferramentas.

Do lado direito, aparece a estrutura da View até aqui, chamada de Outline, clique no elemento RootUIElementContainer com o botão direito do mouse e escolha Insert Element:

Dê um Id e um tipo para o elemento, como abaixo, e confirme:

Insira um texto, como Hello World! na propriedade Text do novo elemento.

Salve e alterne novamente para o modo Exibição, clicando no lápis da barra de ferramentas. Ative todo o componente:

Desta forma, estaremos ativando todos os objetos de uma só vez:

Após ativado, só falta um passo pra testarmos nosso componente: uma Aplicação Web Dynpro.
Pense na aplicação Web Dynpro como uma transação SAP, um ponto de partida para um programa. É a aplicação Web Dynpro que nos fornecerá uma URL:

Dê um texto para a aplicação e confirme:

Após criada, salve e ative a aplicação. Como a Aplicação Web Dynpro é um objeto independente do componente Web Dynpro, você precisará indicar um pacote, ou objeto local no nosso caso.

Agora já temos a URL para testar a aplicação, vamos lá?!

Use as credenciais do usuário BCUSER para logar. Caso ocorra um erro de Time Out, insista na tentativa até conseguir. Isso ocorre principalmente nas primeiras vezes, devido ao cache.

Agora ocorre um erro que tem um detalhe interessante: lembra-se do FQDN do qual eu falei lá atrás, durante a instalação? Pois é, esse é o momento de configurá-lo, ou melhor, de simularmos um FQDN.

Abra o seu arquivo hosts (execute o notepad como Administrador no Vista ou Seven) e inclúa uma linha no final com um domínio fictício, apontando para o IP local da máquina, como segue:

Observe que na maioria dos sistemas, o arquivo hosts fica no caminho C:\Windows\System32\drivers\etc.

Reinicie o Browser e tente novamente, mas agora substitua o nome do host pelo domínio fictício:

Deve demorar um pouco até que você consiga visualizar o resultado. Continue atualizando a página enquanto os erros de Time Out não acabarem, assim os programas serão compilados e da próxima vez será bem mais fácil!

Finalmente! Meu último recado é: não se frustre se você acha que o resultado é muito pequeno diante de tanto trabalho, pois agora temos todas as ferramentas a mão e podemos usar o bom e velho ABAP em uma perspectiva toda nova.
Eu garanto que o próximo tutorial terá um resultado muito mais interessante. Persista!
